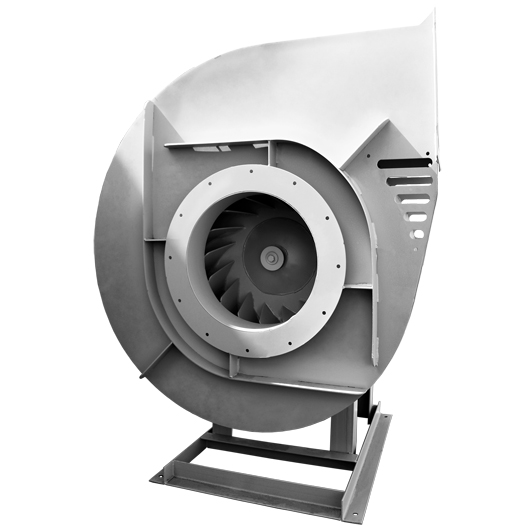

Радиальный вентилятор ВВД

Радиальный вентилятор высокого давления одностороннего всасывания, предназначен для систем вентиляции и технологических установок для перемещения неагрессивного газа или воздуха с температурой не более 80°С и запыленностью не более 100 мг/м3, не содержащего липких и волокнистых веществ.

Основные характеристики:

Максимальное давление: до 13 000 Па
Типоразмеры: с №4 по №12,5
Корпус: спиральный поворотный одностороннего всасывания;
Конструктивное исполнение: исполнение 1, исполнение 3, исполнение 5;
Материальное исполнение: общепромышленное, теплостойкое, коррозионностойкое, взрывозащищенное, взрывозащищенное коррозионностойкое

Лопатки рабочего колеса: 16 шт, загнутые назад ВВД поставляется в виде полностью готового к монтажу моноблока.

Для снижения вибрационных нагрузок и шумов при монтаже ВВД рекомендуется использовать гибкие вставки (при соединении патрубков вентилятора к воздуховодной магистрали) и виброизоляторы (резиновые или пружинные, для снижения влияния вибраций на фундамент).

При работе вентилятора вход воздуха или газовоздушной смеси производится через круглый патрубок всасывающей части корпуса – вдоль оси вращения рабочего колеса. Поток воздуха, поступающий во вращающее колесо, изменяет направление движения с осевого на радиальное, двигаясь при этом к периферии колеса. Выход воздуха осуществляется через нагнетающее отверстие корпуса вентилятора, уже в перпендикулярном направление к оси вращения.

ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ ВЫСОКОГО ДАВЛЕНИЯ ВВД

Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата второй и первой категории размещения по ГОСТ 15150-69. Температура окружающей среды от -40ºС до +40ºС.
