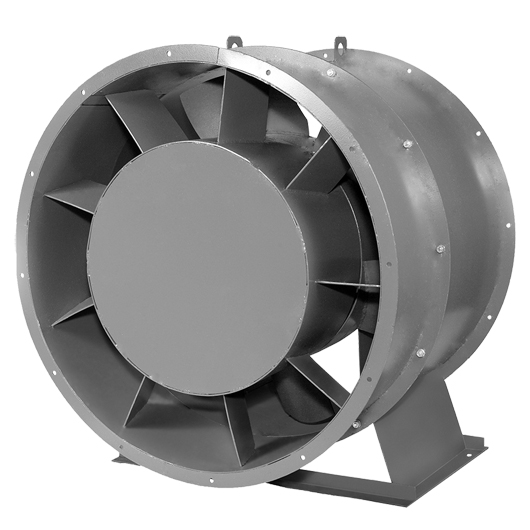

Осевой вентилятор ВО 25-188

Общие сведения

ТУ 4861-002-85589750

Низкого давления

Одностороннее всасывание

Количество лопаток – 6

Комплектуется направляющим аппаратом

ОСЕВЫЕ ВЕНТИЛЯТОРЫ ПОДПОРА ВОЗДУХА ВО 25-188

• Системы вентиляции и воздушного отопления производственных, общественных, жилых зданий, сельскохозяйственное производство
• Вентиляторы подпора воздуха ВО 25-188 применяются в специальных приточных системах дымоудаления для создания избыточного давления (подпора воздуха) в системах противодымной вентиляции, для предотвращения проникновения дыма в помещения и для подачи свежего воздуха при пожаре.
• Устанавливаются в лестничные клетки, тамбуры, шлюзы и шахты лифтов зданий, чтобы предотвратить проникновение дыма в эти помещения и создать возможность проведения работ по борьбе с пожаром и по спасению людей и оборудования.
• Для работы, как с короткой сетью воздуховодов, так и без нее. При работе с сетью только на стороне всасывания вентилятора полное сопротивление воздуховодов не должно превышать статического давления.
• Другие производственные и санитарно-технические цели

Вентилятор подпора ВО 25-188 имеет две компоновки, отличающиеся креплением обечайки: фланцевое (компоновка 1) и на стойке (компоновка 2).

Возможна работа вентилятора без направляющего аппарата. Угол установки лопаток колеса – 30°, 35°. Угол установки лопаток направляющего аппарата - 5°, 10°.

Примечание - 0° без направляющего аппарата.

Допустима замена обозначения «В» - взрывозащищенное, на «Р» согласно маркировке взрывозащиты оборудования указанного в Разрешении на применение № РРС 00-043785 и Приложению к Сертификату соответствия № РОСС RU.МН04.В00781.

Условия эксплуатации вентиляторов осевых для подпора воздуха

• Вентилятор ВО 25-188 предназначен для перемещения воздуха или других невзрывоопасных, неагрессивных газовых смесей с температурой от - 40°С до + 40°С.
• Перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100 мг/м3;
• Вентиляторы ВО 25-188 должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
• Предназначены для эксплуатации в условиях умеренного (У) климата и тропического (Т) климата 3-ей категории размещения по ГОСТ 15150.

Температура окружающей среды от -40 до +45 °С (от -10 до +50 °С для тропического исполнения)
